SKM100GB125DN
IGBT Module, Half Bridge, 100 A, 3.3 V, 150 °C, Module

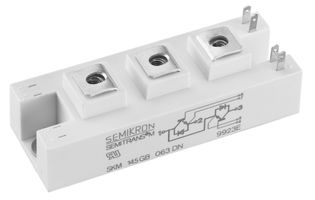

Resim yalnızca örnek vermeyi amaçlamaktadır. Lütfen ürün açıklamasına bakın.
6 Stoklarımızda
Daha fazlasına mı ihtiyacınız var?
500€ üzeri siparişler için ÜCRETSİZ Teslimat
15.00'dan önce siparişte standart teslimat
| Miktar | |
|---|---|
| 1+ | 189,760 € |
| 5+ | 178,860 € |
| 10+ | 167,260 € |
Fiyatı:Each
Minimum: 1
Birden fazla: 1
189,76 € (KDV Hariç)
Parça No. / Seri Notu Ekle
Yalnızca bu sipariş için Sipariş Onayınıza, Faturanıza ve İrsaliyenize eklenir.
Bu numara Sipariş Onayı, Fatura, İrsaliye, Web onay E-postası ve Ürün Etiketine eklenecektir.
Ürün Bilgileri
ÜreticiSEMIKRON
Üretici Parça No.SKM100GB125DN
Sipariş Kodu2423681
Teknik Bilgi Formu
IGBT ConfigurationHalf Bridge
Transistor PolarityDual N Channel
DC Collector Current100A
Continuous Collector Current100A
Collector Emitter Saturation Voltage3.3V
Collector Emitter Saturation Voltage Vce(on)3.3V
Power Dissipation Pd-
Power Dissipation-
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationStud
No. of Pins7Pins
Collector Emitter Voltage Max1.2kV
IGBT TechnologyNPT IGBT [Ultrafast]
Transistor MountingPanel
Product Range-
Ürün Genel Bakış
The SKM100GB125DN is a 1200V N-channel Ultra Fast IGBT Module with fast and soft inverse CAL diodes. This transistor is ideal for resonant inverters up to 100kHz and Electronic welders as well inductive heating.
- Low inductance
- Short tail current with low temperature dependence
- High short circuit capability
- Isolated copper baseplate using DCB (Direct Copper Bonding) technology
- Large clearance (10mm) and creepage distances (20mm)
Uygulamalar
Power Management, Industrial
Uyarılar
ESD sensitive device, take proper precaution while handling the device however ESD packaging is not necessary. Due to technical requirements, component may contain dangerous substances.
Teknik Özellikler
IGBT Configuration
Half Bridge
DC Collector Current
100A
Collector Emitter Saturation Voltage
3.3V
Power Dissipation Pd
-
Junction Temperature Tj Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Stud
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
Transistor Polarity
Dual N Channel
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
3.3V
Power Dissipation
-
Operating Temperature Max
150°C
Transistor Case Style
Module
No. of Pins
7Pins
IGBT Technology
NPT IGBT [Ultrafast]
Product Range
-
Teknik Belgeler (1)
İlgili Ürünler
4 Ürün Bulundu
Mevzuat ve Çevre
Menşe Ülke:
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:Italy
En son önemli imalat işleminin gerçekleştirildiği ülke
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:Italy
En son önemli imalat işleminin gerçekleştirildiği ülke
Fiyat Listesi No:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS Uyumlu:Evet
RoHS
RoHS Ftalatlar Uyumlu:Evet
RoHS
Ürün Uyumluluk Belgesini İndirin
Ürün Uyumluluk Belgesi
Ağırlık (kg):.18
Ürün izlenebilirliği
