15132-0701
Cable Assembly, Pico-Lock Receptacle to Pico-Lock Receptacle, 7 Ways, 1.5 mm, 1 Row, 100 mm

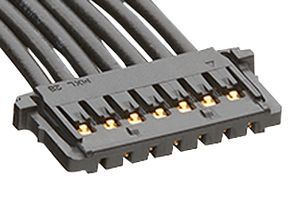

Resim yalnızca örnek vermeyi amaçlamaktadır. Lütfen ürün açıklamasına bakın.
ÜreticiMOLEX
Üretici Parça No.15132-0701
Sipariş Kodu2820722
Ürün ÇeşitleriPico-Lock OTS 15132 Series
Diğer AdıylaGTIN UPC EAN: 191128285100
Teknik Bilgi Formu
17 Stoklarımızda
Daha fazlasına mı ihtiyacınız var?
500€ üzeri siparişler için ÜCRETSİZ Teslimat
15.00'dan önce siparişte standart teslimat
| Miktar | |
|---|---|
| 1+ | 6,280 € |
| 10+ | 5,360 € |
| 100+ | 4,990 € |
| 250+ | 4,710 € |
| 500+ | 4,510 € |
| 1000+ | 4,320 € |
Fiyatı:Each
Minimum: 1
Birden fazla: 1
6,28 € (KDV Hariç)
Parça No. / Seri Notu Ekle
Yalnızca bu sipariş için Sipariş Onayınıza, Faturanıza ve İrsaliyenize eklenir.
Bu numara Sipariş Onayı, Fatura, İrsaliye, Web onay E-postası ve Ürün Etiketine eklenecektir.
Ürün Bilgileri
ÜreticiMOLEX
Üretici Parça No.15132-0701
Sipariş Kodu2820722
Ürün ÇeşitleriPico-Lock OTS 15132 Series
Diğer AdıylaGTIN UPC EAN: 191128285100
Teknik Bilgi Formu
Connector Type APico-Lock 7 Position Receptacle
Connector to ConnectorPico-Lock Receptacle to Pico-Lock Receptacle
No. of Positions7Ways
Connector Type BPico-Lock 7 Position Receptacle
Connector Pitch1.5mm
No. of Rows1 Row
Cable Length - Metric100mm
Cable Length - Imperial3.9"
Product RangePico-Lock OTS 15132 Series
Wire Gauge24AWG
Jacket ColourBlack
SVHCNo SVHC (21-Jan-2025)
Ürün Genel Bakış
The 15132-0701 from Molex is a 15132 series Pico-Lock-to-Pico-Lock Off-the-Shelf (OTS) cable assembly. It is a single row, female to female cable assembly with 7 circuits. Pico-Lock cable assembly offers a low profile, high current and positive locks. Ideal for applications requiring space savings and secure mating retention.
- Cable length is 100mm, black colour resin
- Metal material is copper alloy, mating plating material is gold
- Plating termination material is tin, resin material is high temperature thermoplastic
- Minimum insulation resistance is 100Mohm, maximum voltage is 150V
- Mating interface pitch is 1.5mm
- Maximum contact resistance is 20mohm, dielectric withstanding voltage is 500V AC/1 minute
- Crimp or compression termination interface style
- Wire insulation diameter is 1.10mm, wire size is 24AWG, wire/cable type is UL 1061
- Mates with 504050 Pico-lock SMT wire to board header
- UL 94V-0 nylon housing, -20 to +85°C operating temperature range
Teknik Özellikler
Connector Type A
Pico-Lock 7 Position Receptacle
No. of Positions
7Ways
Connector Pitch
1.5mm
Cable Length - Metric
100mm
Product Range
Pico-Lock OTS 15132 Series
Jacket Colour
Black
Connector to Connector
Pico-Lock Receptacle to Pico-Lock Receptacle
Connector Type B
Pico-Lock 7 Position Receptacle
No. of Rows
1 Row
Cable Length - Imperial
3.9"
Wire Gauge
24AWG
SVHC
No SVHC (21-Jan-2025)
Teknik Belgeler (3)
Mevzuat ve Çevre
Menşe Ülke:
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:India
En son önemli imalat işleminin gerçekleştirildiği ülke
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:India
En son önemli imalat işleminin gerçekleştirildiği ülke
Fiyat Listesi No:85444290
US ECCN:EAR99
EU ECCN:NLR
RoHS Uyumlu:Evet
RoHS
RoHS Ftalatlar Uyumlu:Evet
RoHS
SVHC:No SVHC (21-Jan-2025)
Ürün Uyumluluk Belgesini İndirin
Ürün Uyumluluk Belgesi
Ağırlık (kg):.0029
