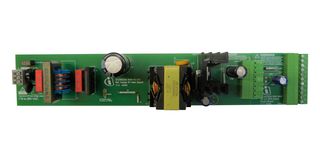

Reference Design Board, XDPS2201XUMA1, Power Management, E-Bike Battery Charger, 170 W
Resim yalnızca örnek vermeyi amaçlamaktadır. Lütfen ürün açıklamasına bakın.
2 Stoklarımızda
Daha fazlasına mı ihtiyacınız var?
500€ üzeri siparişler için ÜCRETSİZ Teslimat
15.00'dan önce siparişte standart teslimat
| Miktar | |
|---|---|
| 1+ | 120,600 € |
Fiyatı:Each
Minimum: 1
Birden fazla: 1
120,60 € (KDV Hariç)
Parça No. / Seri Notu Ekle
Yalnızca bu sipariş için Sipariş Onayınıza, Faturanıza ve İrsaliyenize eklenir.
Bu numara Sipariş Onayı, Fatura, İrsaliye, Web onay E-postası ve Ürün Etiketine eklenecektir.
Ürün Bilgileri
ÜreticiINFINEON
Üretici Parça No.REFXDPS2201170WBPATOBO1
Sipariş Kodu4180359
Teknik Bilgi Formu
Silicon ManufacturerInfineon
Silicon Core NumberXDPS2201XUMA1
Kit Application TypePower Management - Battery
Application Sub TypeE-Bike Battery Charger
Core Architecture-
Core Sub-Architecture-
Silicon Family Name-
Kit ContentsReference Design Board XDPS2201XUMA1, MOSFET IPA60R280P7S, BSC160N15NS5
Product Range-
SVHCNo SVHC (21-Jan-2025)
Ürün Genel Bakış
REFXDPS2201170WBPATOBO1 is a highly efficient 170W single-stage hybrid-flyback reference design aimed for 24V and 36V Li-Ion battery packs typically found in chargers for e-bikes or power tools. The evaluation board design incorporates a digital controller, XDP™ XDPS2201, with the multi-mode operation and two 600V CoolMOS™ P7 superjunction MOSFETs (IPA60R280P7S) that combine excellent efficiency and ease of use. Potential applications are battery chargers, light electric vehicles such as e-bikes.
- No PFC, low system cost, wide output voltage range
- Simple transformer design compared to the resonant converter, high efficiency
- 198 to 264VAC, 50 to 60Hz input, 18 to 42V, Iout = 0.4 to 4.0A CC, POUT = 170W output
- Efficiency is <gt/>95% at 230VAC full load
- Independent 5VDC auxiliary supply for external MCU controlling
Teknik Özellikler
Silicon Manufacturer
Infineon
Kit Application Type
Power Management - Battery
Core Architecture
-
Silicon Family Name
-
Product Range
-
Silicon Core Number
XDPS2201XUMA1
Application Sub Type
E-Bike Battery Charger
Core Sub-Architecture
-
Kit Contents
Reference Design Board XDPS2201XUMA1, MOSFET IPA60R280P7S, BSC160N15NS5
SVHC
No SVHC (21-Jan-2025)
Teknik Belgeler (1)
Mevzuat ve Çevre
Fiyat Listesi No:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS Uyumlu:Evet
RoHS
RoHS Ftalatlar Uyumlu:Evet
RoHS
SVHC:No SVHC (21-Jan-2025)
Ürün Uyumluluk Belgesini İndirin
Ürün Uyumluluk Belgesi
Ağırlık (kg):.000001
