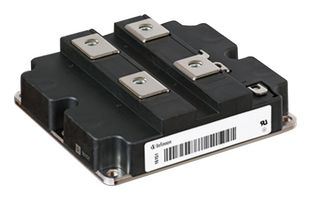

FZ2400R12HP4HOSA2
IGBT Module, Single Switch, 2.4 kA, 1.7 V, 12.5 kW, 175 °C, Module
Sipariş Verilebilir
Üretici Standart Teslim Süresi: 16 hafta
Yeniden stokta olduğunda beni bilgilendir
| Miktar | |
|---|---|
| 1+ | 791,630 € |
Fiyatı:Each
Minimum: 1
Birden fazla: 1
791,63 € (KDV Hariç)
Parça No. / Seri Notu Ekle
Yalnızca bu sipariş için Sipariş Onayınıza, Faturanıza ve İrsaliyenize eklenir.
Bu numara Sipariş Onayı, Fatura, İrsaliye, Web onay E-postası ve Ürün Etiketine eklenecektir.
Ürün Bilgileri
ÜreticiINFINEON
Üretici Parça No.FZ2400R12HP4HOSA2
Sipariş Kodu3227678
Ürün ÇeşitleriIHM-B
Diğer AdıylaFZ2400R12HP4, SP001172160
Teknik Bilgi Formu
IGBT ConfigurationSingle Switch
Continuous Collector Current2.4kA
DC Collector Current2.4kA
Collector Emitter Saturation Voltage Vce(on)1.7V
Collector Emitter Saturation Voltage1.7V
Power Dissipation12.5kW
Power Dissipation Pd12.5kW
Junction Temperature Tj Max175°C
Operating Temperature Max175°C
Transistor Case StyleModule
IGBT TerminationTab
Collector Emitter Voltage V(br)ceo1.2kV
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product RangeIHM-B
SVHCNo SVHC (21-Jan-2025)
Ürün Genel Bakış
FZ2400R12HP4HOSA2 is a 1200V single switch IGBT module with soft-switching Trench-IGBT4. Potential applications include high-power converters, motor drives, wind turbines.
- High power density, standardized IHMB housing
- Extended operation temperature Tvj op
- 4KV AC 1min insulation
- Package with CTI > 400, UL recognized
- 140mm width, 130mm length
- Collector-emitter voltage is 1200V at Tvj = 25°C
- Continuous DC collector current is 2400A at TC = 95°C, Tvj max = 175°C
- Forward voltage is 1.8V typ at IF = 2400A, VGE = 0V, Tvj = 25°C
- Temperature under switching conditions range from -40 to 150°C
Uyarılar
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Teknik Özellikler
IGBT Configuration
Single Switch
DC Collector Current
2.4kA
Collector Emitter Saturation Voltage
1.7V
Power Dissipation Pd
12.5kW
Operating Temperature Max
175°C
IGBT Termination
Tab
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Continuous Collector Current
2.4kA
Collector Emitter Saturation Voltage Vce(on)
1.7V
Power Dissipation
12.5kW
Junction Temperature Tj Max
175°C
Transistor Case Style
Module
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
IHM-B
Teknik Belgeler (1)
Mevzuat ve Çevre
Menşe Ülke:
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:Germany
En son önemli imalat işleminin gerçekleştirildiği ülke
En son önemli imalat işleminin gerçekleştirildiği ülkeMenşe Ülke:Germany
En son önemli imalat işleminin gerçekleştirildiği ülke
Fiyat Listesi No:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS Uyumlu:Evet
RoHS
RoHS Ftalatlar Uyumlu:Evet
RoHS
SVHC:No SVHC (21-Jan-2025)
Ürün Uyumluluk Belgesini İndirin
Ürün Uyumluluk Belgesi
Ağırlık (kg):1.151
